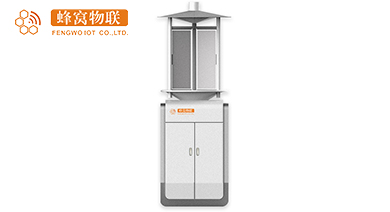

 一、产品简介
  物联网虫情测报灯是是推出的新一代害虫自动测报系统,本系统主要利用现代光、电、数控技术、无线传输技术、户联网技术、构建出一套害虫生态监测及预警系统。该系统集害虫诱捕和拍照、环境信息采集、数据传输、数据分析于一体,实现了害虫的诱集、分类统计、实时报传、远程检测、虫害预警和防治指导的自动化、智能化。具有性能稳定、操作简便、设置灵活等特点,广泛应用于:农业、林业、牧业、蔬菜、烟草、茶叶、药材、园林、果园、城镇绿化、检疫等领域。
  二、产品特点
  1、高清虫体图像采集、识别、计数。
  2、虫害发生环境数据、地理位置、采集、上传。
  3、害虫图像异常自动分析报警。
  4、远程监测控制设备运行状态。

  三、产品参数
  1、符合GB/T 24689.1-2009植物保护机械 虫情测报灯。
  2、采用光、电、数控技术。
  3、诱集光源:主波长365nm 20W黑光灯管。
  4、供电:640W太阳能板、400ah蓄电池。
  5、功率:≤450W  待机≤5W。
  6、绝缘电阻:≥2.5MΩ(有漏电保护装置)。
  7、灯体尺寸:650mm×650mm×2000mm。
  8、设计寿命:5年。
  9、灯管启动时间:≤5s。
  10、撞击屏:互成120°角,单屏尺寸:长595±2mm,宽213±2mm,厚5mm。
  *11、整体结构采用不锈钢镀锌喷塑。
  12、晚上自动开灯,白天自动关灯(待机)。在夜间工作状态下,不受瞬间强光照射改变工作状态。
  13、远红外虫体处理仓温度控制:工作15分钟后达到85±5℃,处理时间可调(15种处理时间调整)。
  14、远红外虫体处理致死率不小于98%,虫体完整率不小于95%。
  *15、集虫器为翻板转换结构,保证每个时间段诱集到的昆虫不混淆。
  *16、雨控装置:按外界雨量变化自动控制整灯工作。
  17、排水装置:能有效将雨、虫分离。
  *18、全中文液晶显示,7寸电容触摸屏。可编程控制系统,可分时段设置和控制,远程自动拍照,GPRS制式录入,配置1100万像素内置相机。
  *19、拍照装置:自动拍摄的图片以无线发送至农业物联网监测平台,平台自动记录每个时间段采集的图片数据,保证每个时间段拍摄的虫体不混淆。

  四、无线通讯参数
  1、设备集成:网关应内置4G通讯组件、10/100M网络接口、RS-232接口、RS-485接口、PWM、usb Host接口,能够满足现场各种监测设备的有线接入,支持1100W像素拍照相机有线接入。通过与配套的无线视频传输设备,网关能实现较远距离(1公里)的视频、高分辨率图片采集设备的无线接入。可直接接入7吋电阻或电容触摸屏
  2、数据存储:网关支持32G的存储空间,能满足对各种类型监测数据不短于30天的存储。
  3、数据传输:内置有线和无线网络传输模块,支持有线和2/3/4G全网通无线接入互联网,能够将监测数据传输至软件平台或数据中心。具备通讯故障恢复后数据续传功能,如因传输网络故障等原因未能将数据定时远传,则待传输网络恢复正常后能利用存储的数据重新上传。
  4、终端设备管理和控制:通过与平台软件相互配合,能实现对现场设备的远程配置、升级、管理、控制,实时查看设备状态运行状态。
  5、定位功能:应内置定位模块,支持GPS/Beidou/GLONASS/Galileo/QZSS/SBAS六种定位方式。

  五、软件平台参数
  *1、设备可以地图上显示实施位置,方便用户查看。
  *2、可以查看灯的定时模式、光控、雨控、温控、落虫、加热、仓门开启、信号强度等工作状态信息,能够准确的了解设备的实时的工作情况,可对设备出现的故障进行研判、分析、和预警。
  *3、设备有光控和时控两种模式供用户选择。可以自行设定工作时长、落虫时间、加热时长、加热温度、加热仓高低温保护阈值、图片上传时间间隔和图片分辨率选择。
  *4、可以实时显示空气温度、湿度、加热仓温度、雨控、温控、光控的状态、经纬度数值以及上报的时间。
  *5、可以查看不同时间段采集的害虫图片,对采集的害虫虫类、数量、大小、生长周期等进行编辑,以图表和折线图的形式展现给客户,能够对虫害进行分析。
  *6、空气温湿度数据实时显示,能够以图表和折线图的形式展现,方便用户结合害虫的发生情况,更加准确的对虫害的发生进行趋势进行分析和预警。
